จำเป็นต้องทดสอบวาล์วนิรภัยบ่อยแค่ไหน?

คำตอบโดยตรง: จำเป็นต้องทดสอบวาล์วนิรภัยบ่อยแค่ไหน

สำหรับการใช้งานทางอุตสาหกรรมและการพาณิชย์ส่วนใหญ่ ควรทดสอบวาล์วนิรภัยอย่างน้อยทุกๆ 12 เดือน . อย่างไรก็ตาม นี่ไม่ใช่กฎสากล ความถี่ที่ต้องการจริงขึ้นอยู่กับอุตสาหกรรม สภาพแวดล้อมการทำงาน รหัสข้อบังคับที่บังคับใช้ และประเภทเฉพาะของวาล์วนิรภัยที่ใช้งานอยู่ ในสภาพแวดล้อมที่มีความเสี่ยงสูงหรือมีวงจรสูง ช่วงเวลาการทดสอบอาจสั้นทุกๆ สามถึงหกเดือน ในระบบที่มีความเสี่ยงต่ำกว่าและได้รับการตรวจสอบอย่างดี กรอบการทำงานด้านกฎระเบียบบางกรอบอนุญาตให้มีช่วงเวลาสูงสุดห้าปี — แต่เฉพาะเมื่อได้รับการสนับสนุนจากการประเมินความเสี่ยงที่บันทึกไว้และข้อมูลประสิทธิภาพในอดีตเท่านั้น

คำตอบสั้นๆ คือ: หากคุณไม่แน่ใจ ให้ตั้งค่าเริ่มต้นเป็นการทดสอบรายปี ช่วงเวลาดังกล่าวเป็นไปตามข้อกำหนดของมาตรฐานหลักส่วนใหญ่ รวมถึง ASME, API และรหัสความปลอดภัยระดับชาติหลายฉบับ แต่เพื่อปกป้องอุปกรณ์ของคุณ บุคลากร และสถานะทางกฎหมายของคุณอย่างแท้จริง คุณต้องเข้าใจภาพรวมของปัจจัยที่ขับเคลื่อนความถี่ในการทดสอบ และจะเกิดอะไรขึ้นเมื่อวาล์วไม่ได้รับการทดสอบตามกำหนดเวลา

ทำไม วาล์วนิรภัย ความถี่ในการทดสอบไม่ใช่ขนาดเดียวที่เหมาะกับทุกคน

วาล์วนิรภัยเป็นอุปกรณ์ระบายแรงดันที่ออกแบบมาเพื่อปกป้องระบบจากแรงดันเกิน ซึ่งเป็นสภาวะที่อาจทำให้อุปกรณ์ทำงานล้มเหลว เพลิงไหม้ การระเบิด หรือการปล่อยสารพิษ เนื่องจากผลที่ตามมาของความล้มเหลวนั้นรุนแรงมาก การทดสอบวาล์วนิรภัยจึงได้รับการควบคุมอย่างเข้มงวด แต่ช่วงเวลาที่เฉพาะเจาะจงนั้นถูกกำหนดโดยปัจจัยที่ทับซ้อนกันหลายตัว

สภาพแวดล้อมการทำงานและประเภทสื่อ

วาล์วนิรภัยที่จัดการไอน้ำสะอาดในห้องหม้อไอน้ำที่มีการควบคุมอย่างดีจะมีการสึกหรอน้อยกว่าการจัดการสารเคมีที่มีฤทธิ์กัดกร่อน ก๊าซที่มีอนุภาคหนัก หรือของเหลวที่มีความหนืดมาก เมื่อตัวกลางในกระบวนการลุกลามหรือสกปรก วาล์วจะสะสมคราบ สึกกร่อน หรือเกิดการรั่วของเบาะได้เร็วขึ้นมาก ในสภาวะเหล่านี้ การทดสอบทุกๆ หกเดือนหรือรายไตรมาสจะไม่มากเกินไป เป็นการปฏิบัติทางวิศวกรรมที่รอบคอบ

วงจรความดันและอุณหภูมิของระบบ

วาล์วที่มีการหมุนเวียนแรงดันบ่อยครั้ง — เปิดและใส่ใหม่หลายครั้งต่อปี — จะสึกหรอที่พื้นผิวการซีลเร็วกว่าวาล์วที่ไม่ค่อยทำงาน การหมุนเวียนด้วยความร้อนยังทำให้เกิดความเมื่อยล้าในสปริงและวัสดุของตัวเครื่อง วาล์วรอบสูงในอุตสาหกรรมกระบวนการ เช่น ปิโตรเคมีหรือการผลิตไฟฟ้า มักจะรับประกันการตรวจสอบบ่อยกว่าขั้นต่ำตามกฎระเบียบ

เขตอำนาจศาลตามข้อบังคับและรหัสที่ใช้บังคับ

ประเทศ รัฐ และอุตสาหกรรมต่างๆ ดำเนินงานภายใต้กรอบการกำกับดูแลที่แตกต่างกัน สิ่งที่เป็นไปตามมาตรฐานการจัดการความปลอดภัยของกระบวนการของ OSHA อาจแตกต่างจากข้อกำหนดภายใต้ข้อกำหนดอุปกรณ์แรงดัน (PED) ของสหภาพยุโรป กฎระเบียบ PSSR 2000 ของสหราชอาณาจักร หรือรหัสการตรวจสอบหม้อไอน้ำในท้องถิ่น ตรวจสอบเสมอว่ามาตรฐานใดที่ใช้กับอุปกรณ์และตำแหน่งเฉพาะของคุณ

ช่วงการทดสอบตามอุตสาหกรรมและมาตรฐาน

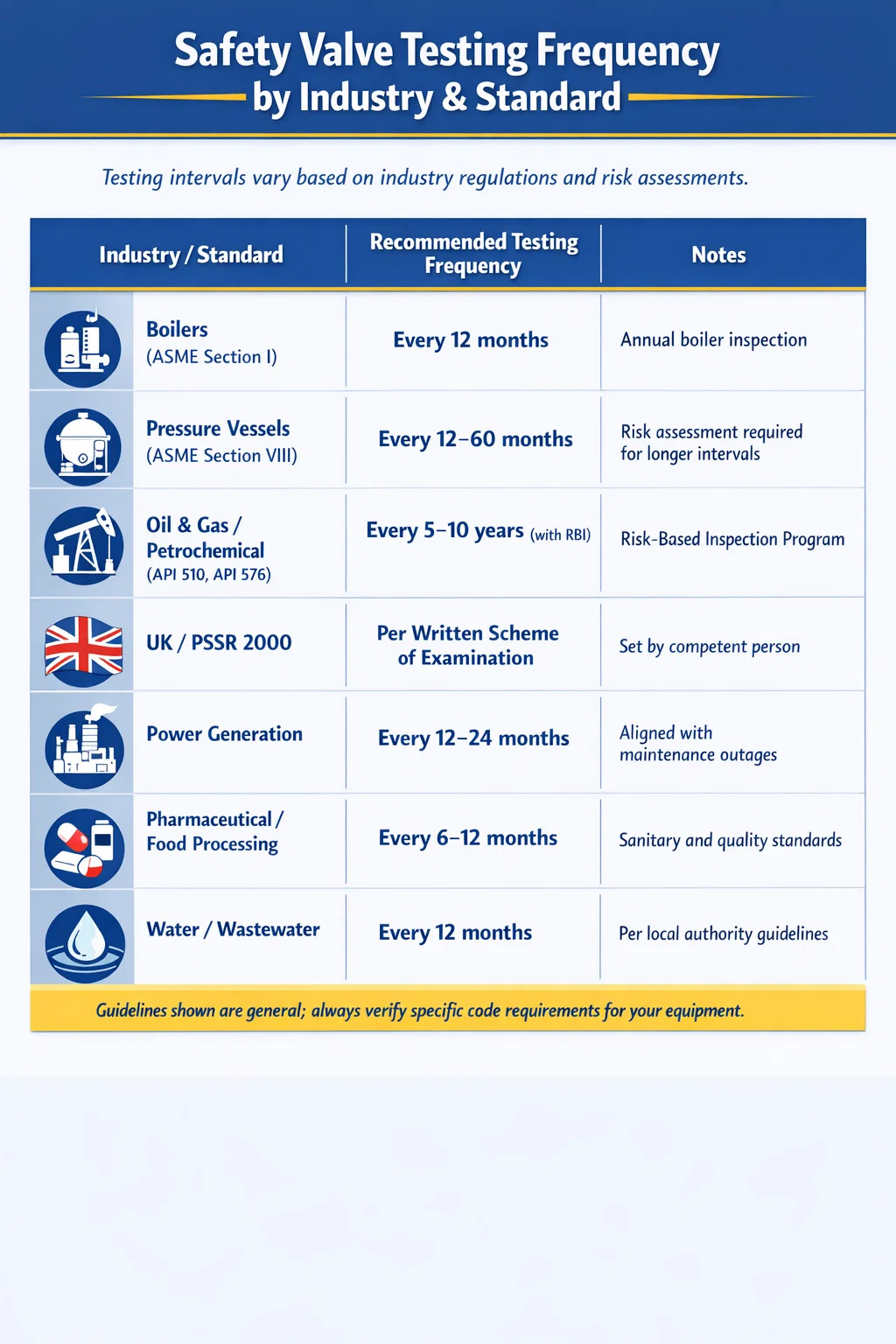

ตารางด้านล่างสรุปข้อกำหนดความถี่ในการทดสอบทั่วไปในอุตสาหกรรมหลักและกรอบการทำงานด้านกฎระเบียบ นี่เป็นแนวทางทั่วไป — โปรดอ้างอิงถึงรุ่นมาตรฐานเฉพาะที่ใช้กับอุปกรณ์ของคุณเสมอ

โปรดสังเกตว่าภาคส่วนน้ำมันและก๊าซ ซึ่งมีการนำวิธีการตรวจสอบตามความเสี่ยง (RBI) มาใช้กันอย่างแพร่หลาย สามารถขยายระยะเวลาการทดสอบเป็นห้าหรือสิบปีได้อย่างถูกกฎหมาย นี่ไม่ใช่ความประมาทเลินเล่อ เป็นแนวทางที่มีโครงสร้างและขับเคลื่อนด้วยข้อมูลซึ่งใช้การวิเคราะห์โหมดความล้มเหลว บันทึกประสิทธิภาพของวาล์วในอดีต และการตรวจสอบแบบเรียลไทม์เพื่อปรับช่วงเวลาที่ขยายออกไปในขณะที่ยังคงรักษาหรือปรับปรุงผลลัพธ์ด้านความปลอดภัยโดยรวม

มาตรฐาน ASME และ API พูดจริงเกี่ยวกับความถี่ในการทดสอบอย่างไร

คำแนะนำสำหรับการทดสอบวาล์วนิรภัยที่มีการอ้างอิงอย่างกว้างขวางที่สุดสองรายการ ได้แก่ ASME (American Society of Mechanical Engineers) และ API (American Petroleum Institute) การทำความเข้าใจข้อกำหนดอย่างละเอียดจะช่วยชี้แจงว่าอะไรคือสิ่งที่จำเป็นจริงๆ เทียบกับอะไรคือแนวทางปฏิบัติที่ดีที่สุด

รหัสหม้อไอน้ำและภาชนะรับความดัน ASME

BPVC ส่วนที่ 1 (หม้อต้มไฟฟ้า) และส่วนที่ VIII (ภาชนะรับแรงดัน) ของ ASME กล่าวถึงวาล์วระบายความปลอดภัย สำหรับหม้อไอน้ำไฟฟ้า รหัสกำหนดให้มีการทดสอบวาล์วนิรภัยอย่างน้อยปีละครั้งซึ่งเป็นส่วนหนึ่งของกระบวนการตรวจสอบหม้อไอน้ำ สำหรับภาชนะรับความดันภายใต้มาตรา VIII มาตรฐานมีข้อกำหนดน้อยกว่าเกี่ยวกับช่วงเวลา และแนะนำให้ผู้ใช้ปฏิบัติตามคำแนะนำของหน่วยงานตรวจสอบที่ได้รับอนุญาต (AIA) และผู้ผลิตวาล์วแทน

นอกจากนี้ ASME ยังเผยแพร่มาตรฐานผ่านชุด PTC (รหัสทดสอบประสิทธิภาพ) และ NB (National Board) ให้คำแนะนำผ่าน NB-23 (รหัสตรวจสอบคณะกรรมการแห่งชาติ) ซึ่งครอบคลุมการตรวจสอบและทดสอบอุปกรณ์ลดแรงกดทับ NB-23 แนะนำให้ใช้ช่วงการทดสอบไม่เกินห้าปีสำหรับภาชนะรับความดันส่วนใหญ่ โดยมีระยะเวลาสั้นลงสำหรับบริการที่มีความต้องการมากขึ้น

API 576 – การตรวจสอบอุปกรณ์ลดแรงดัน

API 576 เป็นมาตรฐานหลักสำหรับแนวทางปฏิบัติในการตรวจสอบวาล์วระบายแรงดันในอุตสาหกรรมปิโตรเลียมและปิโตรเคมี โดยให้คำแนะนำโดยละเอียดเกี่ยวกับช่วงเวลาการตรวจสอบตามความเข้มงวดในการให้บริการ มาตรฐานจัดหมวดหมู่บริการต่างๆ ออกเป็นบริการที่สะอาด ปานกลาง และรุนแรง โดยมีช่วงเวลาที่แนะนำตั้งแต่ 10 ปีสำหรับบริการที่สะอาดและไม่มีการกัดกร่อน ไปจนถึง 2 ปีหรือน้อยกว่าสำหรับบริการที่รุนแรงหรือเปรอะเปื้อน

API 576 ยังรับรองการใช้โปรแกรม RBI อย่างชัดเจน ภายใต้โปรแกรม RBI ที่นำไปใช้อย่างเหมาะสมซึ่งสอดคล้องกับ API 580 และ API 581 ช่วงเวลาการตรวจสอบสำหรับวาล์วนิรภัยสามารถขยายออกไปได้เกินกว่าคำแนะนำมาตรฐาน — แต่เฉพาะเมื่อได้รับการสนับสนุนจากการวิเคราะห์ความเสี่ยงที่ได้รับการจัดทำเป็นเอกสารซึ่งได้รับการทบทวนและอนุมัติโดยผู้ตรวจสอบหรือวิศวกรที่มีคุณสมบัติเหมาะสมเท่านั้น

API 510 – รหัสตรวจสอบภาชนะรับแรงดัน

API 510 ควบคุมการตรวจสอบภาชนะรับแรงดันที่ใช้งานอยู่อย่างต่อเนื่อง และอ้างอิง API 576 สำหรับการตรวจสอบอุปกรณ์ระบายแรงดัน เป็นการตอกย้ำว่าผู้ปฏิบัติงานต้องรักษาบันทึกการทดสอบวาล์วทั้งหมด และช่วงเวลานั้นต้องสามารถป้องกันได้ โดยขึ้นอยู่กับประวัติการทำงานและเงื่อนไขการบริการของอุปกรณ์

การทดสอบวาล์วนิรภัยสามประเภทหลักและเมื่อใช้งานแต่ละประเภท

การทดสอบวาล์วนิรภัยไม่เหมือนกันทั้งหมด การทดสอบมีสามประเภทหลัก และแต่ละประเภทมีจุดประสงค์ที่แตกต่างกันภายในโปรแกรมการบำรุงรักษา

การทดสอบในแหล่งกำเนิด (ในสถานที่)

การทดสอบในแหล่งกำเนิดจะดำเนินการในขณะที่วาล์วยังคงติดตั้งอยู่บนระบบ วิธีที่พบบ่อยที่สุดคือการทดสอบการยกด้วยมือ โดยที่คันโยกทดสอบของวาล์วจะทำงานเป็นเวลาสั้นๆ เพื่อตรวจสอบว่าจานยกขึ้นได้อย่างอิสระและวาล์วสามารถเปิดได้ การทดสอบประเภทนี้รวดเร็ว ไม่แพง และสามารถทำได้โดยไม่ต้องทำให้ระบบออฟไลน์ อย่างไรก็ตาม เป็นเพียงการยืนยันว่าวาล์วสามารถเปิดได้ โดยไม่ได้ตรวจสอบความดันที่ตั้งไว้ (ความดันที่วาล์วเปิด) หรือความดันกลับเข้าที่

การทดสอบการยกด้วยตนเองมีความเหมาะสมสำหรับการตรวจสอบระหว่างช่วงเวลา แต่ไม่ควรแทนที่การทดสอบบัลลังก์เต็มรูปแบบ รหัสหม้อไอน้ำและข้อกำหนดการประกันจำนวนมากระบุการทดสอบการยกด้วยตนเองทุกๆ 3-6 เดือน นอกเหนือจากการทดสอบเต็มรูปแบบประจำปี

การทดสอบแบบตั้งโต๊ะ (การทดสอบร้านค้า)

การทดสอบแบบตั้งโต๊ะเกี่ยวข้องกับการถอดวาล์วนิรภัยออกจากการใช้งาน และทดสอบบนแท่นทดสอบเฉพาะโดยใช้อุปกรณ์ที่สอบเทียบแล้ว นี่คือมาตรฐานทองคำสำหรับการตรวจสอบวาล์วนิรภัย การทดสอบแบบตั้งโต๊ะที่เหมาะสมจะยืนยันแรงดันที่ตั้งไว้ การระบายออก (แรงดันลดลงก่อนที่วาล์วจะกลับเข้าที่) และความหนาแน่นของเบาะหลังกลับเข้าที่ วาล์วใดๆ ที่ไม่สามารถเปิดได้ภายใน ±3% ของความดันที่ตั้งไว้ — ค่าความคลาดเคลื่อนที่ระบุโดยมาตรฐานส่วนใหญ่ — จะต้องได้รับการปรับเปลี่ยนหรือเปลี่ยนใหม่

การทดสอบแบบตั้งโต๊ะยังช่วยให้มีการตรวจสอบภายในอย่างละเอียด: ตรวจสอบจาน เบาะนั่ง รางนำ สปริง และตัวเครื่อง เพื่อหาการกัดกร่อน การกัดเซาะ การแตกร้าว หรือการเปรอะเปื้อน วาล์วที่ผ่านการทดสอบการยกแต่มีสปริงสึกกร่อนหรือบ่าถูกกัดกร่อนอาจยังคงล้มเหลวภายใต้สภาวะแรงดันเกินที่เกิดขึ้นจริง — ความเสี่ยงที่การทดสอบแบบตั้งโต๊ะสามารถจับได้และการทดสอบในแหล่งกำเนิดไม่สามารถทำได้

การทดสอบออนไลน์ด้วยอุปกรณ์ทดสอบแบบพกพา

สิ่งอำนวยความสะดวกจำนวนมากขึ้นเรื่อยๆ ใช้เครื่องทดสอบวาล์วแบบพกพา ซึ่งเป็นอุปกรณ์ที่ใช้แรงควบคุมกับแกนหมุนของวาล์วเพื่อจำลองแรงยกของแรงดันของระบบ ทำให้สามารถตรวจสอบแรงดันที่ตั้งไว้ได้โดยไม่ต้องอัดแรงดันวาล์วให้ถึงจุดที่ตั้งไว้จริงๆ ระบบเหล่านี้ เช่น ระบบที่ใช้วิธีการทดสอบออนไลน์ของ TREVITEST หรือ Furmanite มีประโยชน์อย่างยิ่งสำหรับระบบที่ไม่สามารถออฟไลน์เพื่อการบำรุงรักษาได้

การทดสอบออนไลน์ได้รับการยอมรับมากขึ้นจากหน่วยงานกำกับดูแลเมื่อดำเนินการตามขั้นตอนที่ได้รับการตรวจสอบแล้ว เป็นเรื่องปกติโดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่มีกระบวนการต่อเนื่อง เช่น โรงงานเคมีและโรงกลั่น ซึ่งการปิดระบบเกิดขึ้นไม่บ่อยนักและมีราคาแพง อย่างไรก็ตาม การทดสอบออนไลน์ยังคงมีข้อจำกัด: ไม่สามารถประเมินสภาพภายใน ความหนาแน่นของเบาะนั่ง หรือแรงกดทับใหม่ได้อย่างมั่นใจเช่นเดียวกับการทดสอบแบบตั้งโต๊ะ

ปัจจัยที่สามารถทำให้ระยะเวลาการทดสอบสั้นลงหรือขยายได้

ช่วงการทดสอบของคุณควรสั้นหรือยาวกว่าเส้นพื้นฐานหรือไม่นั้น ขึ้นอยู่กับปัจจัยทางเทคนิคและการปฏิบัติงานรวมกัน ต่อไปนี้คือรายละเอียดเชิงปฏิบัติของข้อพิจารณาที่สำคัญที่สุด

ปัจจัยที่ทำให้ช่วงเวลาการทดสอบสั้นลง

• ประมวลผลสื่อที่มีฤทธิ์กัดกร่อน เป็นกรด เป็นด่าง หรือมีอนุภาคของแข็ง
• การบริการที่อุณหภูมิสูง (สูงกว่า 300°C / 572°F) ที่ช่วยเร่งการคลายตัวของสปริงและการสึกหรอของเบาะนั่ง
• ประวัติการสั่งงานวาล์วบ่อยครั้ง — วาล์วที่เปิดสามครั้งขึ้นไปในปีที่ผ่านมาจำเป็นต้องได้รับการดูแลอย่างใกล้ชิด
• ความล้มเหลวในการทดสอบครั้งก่อน: วาล์วใดๆ ที่ไม่ผ่านการทดสอบครั้งล่าสุดควรจัดตามกำหนดเวลาที่บ่อยกว่านี้
• วาล์วที่ปกป้องระบบสำคัญด้านความปลอดภัยในชีวิต (อาคาร โรงพยาบาล โรงเรียน)
• ข้อบังคับจากบริษัทประกันภัยหรือหน่วยงานท้องถิ่นที่กำหนดระยะเวลาที่สั้นกว่ามาตรฐานพื้นฐาน
• อายุของอุปกรณ์: วาล์วที่มีอายุมากกว่า 10-15 ปี มักจะเคลื่อนตัวจากแรงดันที่ตั้งไว้ได้ง่ายกว่า

ปัจจัยที่อาจสนับสนุนช่วงการทดสอบที่ขยายออกไป

• ตัวกลางกระบวนการที่สะอาดและไม่กัดกร่อน (เช่น ไอน้ำแห้ง ไนโตรเจน หรืออากาศในเครื่องมือ)
• บริการอุณหภูมิต่ำ แรงดันต่ำได้ดีภายในขอบเขตการออกแบบของวาล์ว
• ประวัติการผ่านการทดสอบที่สม่ำเสมอและบันทึกไว้โดยไม่มีการปรับเปลี่ยนในหลายรอบ
• การตรวจสอบออนไลน์อย่างต่อเนื่อง (เครื่องส่งสัญญาณความดัน การตรวจสอบการปล่อยเสียง) ที่ให้ข้อมูลประสิทธิภาพแบบเรียลไทม์
• โปรแกรมการตรวจสอบตามความเสี่ยง (RBI) ที่ดำเนินการอย่างเป็นทางการและผ่านการตรวจสอบโดยบุคคลที่สาม
• วาล์วที่มีโครงสร้างคุณภาพสูงจากผู้ผลิตที่มีชื่อเสียงพร้อมข้อมูลประสิทธิภาพระยะยาวที่ได้รับการพิสูจน์แล้ว

เป็นสิ่งที่ควรค่าแก่การเน้นย้ำว่าการขยายช่วงเวลานั้นจำเป็นต้องมีการให้เหตุผลเป็นลายลักษณ์อักษรเสมอ ผู้ตรวจสอบหรือผู้จัดการโรงงานที่ขยายระยะเวลาการทดสอบของวาล์วนิรภัยโดยไม่มีหลักฐานเป็นเอกสารเพื่อสนับสนุนการตัดสินใจดังกล่าวทำให้เกิดความเสี่ยงต่อความรับผิดที่สำคัญ ทั้งสำหรับโรงงานและสำหรับตนเอง

จะเกิดอะไรขึ้นเมื่อวาล์วนิรภัยไม่ได้รับการทดสอบตามกำหนดเวลา

ผลที่ตามมาของการข้ามหรือชะลอการทดสอบวาล์วนิรภัยมีตั้งแต่บทลงโทษตามกฎระเบียบไปจนถึงอุบัติเหตุร้ายแรง การทำความเข้าใจผลลัพธ์เหล่านี้ตอกย้ำว่าเหตุใดกำหนดการทดสอบจึงไม่ใช่ทางเลือก

วาล์วดริฟท์และการตั้งค่าส่วนเบี่ยงเบนความดัน

เมื่อเวลาผ่านไป สปริงจะสูญเสียความตึงเครียดเนื่องจากการหมุนเวียนของความร้อนและความเหนื่อยล้า วาล์วนิรภัยที่ตั้งค่าอย่างถูกต้องให้เปิดที่ 150 psi เมื่อติดตั้งอาจเลื่อนไปเปิดที่ 130 psi (ทำให้สูญเสียกระบวนการโดยไม่จำเป็น) หรือ 170 psi (ทำให้เกิดแรงดันเกินที่เป็นอันตรายก่อนระบายออก) การศึกษาประชากรวาล์วนิรภัยทางอุตสาหกรรมพบว่า ระหว่าง 10% ถึง 30% ของวาล์วที่ไม่ได้รับการทดสอบจะพบว่าอยู่นอกระดับความทนทานต่อแรงดันที่ตั้งไว้ที่ยอมรับได้ เมื่อทดสอบขั้นสุดท้าย — อัตราความล้มเหลวที่สำคัญสำหรับอุปกรณ์ที่มีความสำคัญด้านความปลอดภัย

ที่นั่งรั่วและเคี่ยว

วาล์วที่บ่าได้รับความเสียหายจากการกัดกร่อน การกัดเซาะ หรือการติดตั้งใหม่อย่างไม่เหมาะสม อาจรั่วไหลอย่างต่อเนื่องต่ำกว่าแรงดันที่ตั้งไว้ — สภาวะที่เรียกว่า "เคี่ยว" แม้ว่าการเคี่ยวเองจะไม่เป็นอันตรายในทันทีเสมอไป แต่สิ่งนี้แสดงถึงการสูญเสียสื่อในกระบวนการ การปล่อยมลพิษต่อสิ่งแวดล้อม (โดยเฉพาะอย่างยิ่งที่เกี่ยวข้องกับบริการก๊าซหรือไอ) และการเตือนล่วงหน้าว่าหน้าสัมผัสระหว่างจานกับที่นั่งของวาล์วถูกทำลาย หากไม่ได้รับการบำบัด วาล์วที่เดือดปุด ๆ อาจลุกลามจนเกิดความล้มเหลวได้เต็มที่

วาล์วเปิดค้างหรือปิดค้าง

วาล์วที่ไม่ได้รับการทดสอบหรือใช้งานเป็นเวลานานอาจทำให้เกิดการเกาะติดการกัดกร่อนระหว่างจานเบรกและบ่าวาล์ว (ปิดอยู่) หรือระหว่างตัวนำและตัวถัง (เปิดค้าง) วาล์วปิดค้างไม่สามารถป้องกันแรงดันเกินได้ วาล์วเปิดค้างทำให้ผลิตภัณฑ์สูญหายอย่างต่อเนื่องและสภาวะการทำงานอาจไม่ปลอดภัย ทั้งสองสถานการณ์เป็นผลโดยตรงจากการทดสอบและการบำรุงรักษาที่ไม่เพียงพอ

ผลที่ตามมาของกฎระเบียบและการประกันภัย

สิ่งอำนวยความสะดวกที่พบว่าดำเนินการทดสอบวาล์วนิรภัยที่เกินกำหนดนั้นต้องเผชิญกับการดำเนินการบังคับใช้จากหน่วยงานกำกับดูแล เช่น OSHA (ภายใต้มาตรฐาน PSM สำหรับสารเคมีอันตรายสูง) หน่วยงานตรวจสอบหม้อไอน้ำของรัฐ หรือคณะกรรมการแห่งชาติ ผลที่ตามมาอาจรวมถึงคำสั่งปิดระบบภาคบังคับ ค่าปรับ และในกรณีเกิดเหตุการณ์ อาจมีความรับผิดทางอาญาสำหรับการจัดการสิ่งอำนวยความสะดวก โดยทั่วไปแล้ว กรมธรรม์ประกันภัยสำหรับโรงงานอุตสาหกรรมจำเป็นต้องมีการสาธิตบันทึกการทดสอบวาล์วนิรภัยในปัจจุบัน — ตารางการทดสอบที่ล่วงเลยไปอาจทำให้ความคุ้มครองเป็นโมฆะในช่วงเวลาที่จำเป็นที่สุด

สร้างโปรแกรมการทดสอบและบำรุงรักษาวาล์วนิรภัย

ช่วงเวลาการทดสอบจะมีความหมายก็ต่อเมื่อฝังอยู่ในโปรแกรมที่กว้างขึ้นเท่านั้น โปรแกรมการบำรุงรักษาวาล์วนิรภัยที่มีประสิทธิภาพประกอบด้วยองค์ประกอบต่อไปนี้

ทำการลงทะเบียน Valve ให้เสร็จสมบูรณ์

วาล์วนิรภัยทุกวาล์วในสถานที่ของคุณควรจัดทำรายการไว้ในทะเบียนวาล์วซึ่งประกอบด้วย: หมายเลขแท็ก ตำแหน่ง บริการ ขนาดทางเข้าและทางออก แรงดันที่ตั้ง รหัสการออกแบบ ผู้ผลิต รุ่น วันที่ของการทดสอบครั้งล่าสุด การทดสอบตามกำหนดการครั้งถัดไป และประวัติผลการทดสอบ หากไม่มีการลงทะเบียนที่สมบูรณ์ ก็เป็นไปไม่ได้ที่จะทราบว่าวาล์วใดถึงกำหนดทดสอบและวาล์วใดถูกมองข้ามไป

เจ้าหน้าที่ตรวจสอบและทดสอบที่ผ่านการรับรอง

การทดสอบวาล์วนิรภัยต้องดำเนินการโดยหรืออยู่ภายใต้การดูแลของบุคลากรที่มีคุณสมบัติเหมาะสม ในเขตอำนาจศาลหลายแห่ง นี่หมายถึงผู้ตรวจสอบที่ได้รับการรับรองจากคณะกรรมการแห่งชาติหรือหน่วยงานตรวจสอบที่ได้รับอนุญาต การใช้ช่างเทคนิคที่ไม่มีคุณสมบัติเหมาะสมในการทดสอบวาล์วนิรภัยไม่เพียงแต่มีความเสี่ยงเท่านั้น แต่ยังอาจทำให้ผลการทดสอบไม่ถูกต้องตามกฎหมายตามวัตถุประสงค์ด้านกฎระเบียบ

อุปกรณ์ทดสอบที่สอบเทียบแล้ว

แท่นทดสอบแบบตั้งโต๊ะต้องใช้เกจวัดแรงดันที่สอบเทียบแล้วซึ่งตรวจสอบย้อนกลับได้ตามมาตรฐานระดับชาติ (เช่น NIST ในสหรัฐอเมริกา) บันทึกการสอบเทียบสำหรับอุปกรณ์ทดสอบควรได้รับการดูแลควบคู่ไปกับบันทึกการทดสอบวาล์ว การทดสอบที่แม่นยำโดยใช้เกจที่ไม่ได้สอบเทียบนั้นไม่ใช่การทดสอบที่แม่นยำ และจะไม่ทนต่อการตรวจสอบตามกฎระเบียบ

บันทึกการทดสอบโดยละเอียดและเอกสารการจัดการ

การทดสอบทุกครั้งจะต้องจัดทำเป็นเอกสารพร้อมวันที่ ข้อมูลระบุตัวตนของผู้ทดสอบ ความดันที่กำหนดตามที่พบ ความดันที่กำหนดตามซ้าย (หลังจากการปรับเปลี่ยนใดๆ) อุปกรณ์ทดสอบที่ใช้ และการจัดการ (ส่งคืนเพื่อเข้ารับบริการ ซ่อมแซม หรือเปลี่ยนใหม่) บันทึกเหล่านี้สร้างฐานข้อมูลเชิงประวัติที่สมเหตุสมผลในการตัดสินใจตามช่วงเวลาในอนาคต และแสดงให้เห็นถึงการปฏิบัติตามกฎระเบียบ ควรเก็บรักษาบันทึกไว้ตลอดอายุการใช้งานของอุปกรณ์ ไม่ใช่เฉพาะรอบการทดสอบล่าสุดเท่านั้น

กลยุทธ์วาล์วสำรอง

สำหรับการใช้งานที่สำคัญ สิ่งอำนวยความสะดวกหลายแห่งจะดูแลรักษากลุ่มวาล์วสำรองที่ผ่านการทดสอบแล้ว เมื่อถอดวาล์วออกเพื่อทำการทดสอบแบบตั้งโต๊ะ อะไหล่ที่ทดสอบล่วงหน้าจะถูกติดตั้งทันที ช่วยลดระยะเวลาที่ระบบที่ได้รับการป้องกันทำงานโดยไม่มีอุปกรณ์ผ่อนปรนที่ทำงานได้ แนวทางปฏิบัตินี้มีประโยชน์อย่างยิ่งในการปฏิบัติงานต่อเนื่อง ซึ่งแม้แต่ช่วงเวลาสั้นๆ ที่ไม่มีการป้องกันก็ยังแสดงถึงความเสี่ยงที่สำคัญ

การตรวจสอบตามความเสี่ยง: แนวทางที่ชาญฉลาดยิ่งขึ้นในการทดสอบช่วงเวลา

การตรวจสอบตามความเสี่ยง (RBI) เป็นวิธีวิทยาที่ใช้การวิเคราะห์ความเสี่ยงเชิงปริมาณหรือเชิงคุณภาพเพื่อจัดลำดับความสำคัญและกำหนดเวลากิจกรรมการตรวจสอบ แทนที่จะใช้ช่วงเวลาที่คงที่กับวาล์วทั้งหมดเท่าๆ กัน โดยไม่คำนึงถึงสภาพ การบริการ หรือวิกฤต RBI จะจัดสรรทรัพยากรการตรวจสอบที่มีความเสี่ยงต่อความล้มเหลวสูงสุด

ภายใต้กรอบการทำงานของ RBI วาล์วนิรภัยในบริการแรงดันต่ำที่สะอาดและมีประวัติการทดสอบที่ไร้ที่ติ 15 ปีอาจถูกกำหนดให้ทำการทดสอบทุก ๆ ห้าปี ในขณะเดียวกัน วาล์วที่มีฤทธิ์กัดกร่อนและแรงดันสูงซึ่งมีประวัติการรั่วของเบาะนั่งอาจถูกวางในช่วงเวลาหกเดือน ปริมาณงานการตรวจสอบทั้งหมดอาจใกล้เคียงกัน แต่โปรไฟล์ความเสี่ยงของโรงงานได้รับการปรับปรุงอย่างมาก เนื่องจากมีการกำหนดทรัพยากรไว้ที่จุดที่สำคัญที่สุด

API 580 และ API 581 เป็นเฟรมเวิร์กหลักสำหรับ RBI ในอุตสาหกรรมน้ำมัน ก๊าซ และเคมี โดยทั่วไปการนำโปรแกรม RBI ที่เป็นไปตามข้อกำหนดไปใช้จะต้อง: การประเมินความเสี่ยงอย่างเป็นระบบของอุปกรณ์ที่มีแรงดันทั้งหมด การวิเคราะห์ความน่าจะเป็นของความล้มเหลวตามกลไกการย่อยสลาย การวิเคราะห์ผลของความล้มเหลวตามศักยภาพที่เป็นอันตรายของของเหลวที่มีอยู่ และการทบทวนและอัปเดตคะแนนความเสี่ยงอย่างต่อเนื่องเมื่อมีข้อมูลการตรวจสอบใหม่

RBI ไม่ใช่วิธีลดความปลอดภัย แต่เป็นวิธีการรักษาหรือปรับปรุงความปลอดภัยในขณะที่ใช้ทรัพยากรการตรวจสอบอย่างมีประสิทธิภาพมากขึ้น สิ่งอำนวยความสะดวกที่ใช้ RBI อย่างถูกต้องมักจะรายงานความล้มเหลวของวาล์วที่ไม่คาดคิดน้อยลง และความสมบูรณ์ของระบบแรงดันโดยรวมที่ดีกว่าที่ต้องอาศัยโปรแกรมช่วงคงที่เพียงอย่างเดียว

ข้อผิดพลาดทั่วไปในโปรแกรมการทดสอบวาล์วนิรภัย

แม้แต่โปรแกรมการบำรุงรักษาที่มีเจตนาดีก็ยังตกหลุมพรางที่คาดเดาได้ สิ่งเหล่านี้เป็นข้อผิดพลาดที่พบบ่อยที่สุดซึ่งบ่อนทำลายประสิทธิภาพของตารางการทดสอบวาล์วนิรภัย

• ถือว่าการทดสอบการยกแบบแมนนวลแทนการทดสอบแบบตั้งโต๊ะ การทดสอบการยกจะบอกคุณว่าวาล์วสามารถเปิดได้ มันไม่ได้บอกคุณเกี่ยวกับความแม่นยำของแรงดันที่ตั้งไว้ สภาพภายใน หรือพฤติกรรมการใส่ใหม่
• ไม่สามารถอัปเดตช่วงเวลาการทดสอบหลังจากการเปลี่ยนแปลงกระบวนการ หากความดัน อุณหภูมิ หรือตัวกลางของระบบของคุณเปลี่ยนแปลงไปนับตั้งแต่การตรวจสอบช่วงเวลาครั้งล่าสุด ตารางการทดสอบของคุณอาจไม่เหมาะสมอีกต่อไป
• ละเว้นวาล์วที่ไม่เคยทำงาน วาล์วที่ไม่เคยเปิดอาจไม่น่าเชื่อถือเสมอไป เพราะวาล์วอาจปิดค้างเนื่องจากการกัดกร่อนหรือเปรอะเปื้อน วาล์วที่อยู่เฉยๆ ยาวมักต้องได้รับการตรวจสอบมากขึ้น ไม่น้อย
• ใช้ช่วงเวลาเดียวกันสำหรับวาล์วทั้งหมดโดยไม่คำนึงถึงการบริการ การใช้กำหนดการ 12 เดือนแบบครอบคลุมกับทุกวาล์วในโรงงานที่หลากหลายจะละเลยความแตกต่างที่แท้จริงในด้านความเสี่ยงและวิกฤต
• การจัดการบันทึกไม่ดี การสูญหายหรือล้มเหลวในการจัดทำเอกสารบันทึกการทดสอบจะขจัดพื้นฐานทางประวัติศาสตร์สำหรับการตัดสินใจตามช่วงเวลา และสร้างการเปิดเผยตามกฎระเบียบ
• การทดสอบล่าช้าเนื่องจากแรงกดดันในการผลิต ความสะดวกในการใช้งานไม่ควรแทนที่กำหนดการทดสอบวาล์วนิรภัย การเลื่อนเวลาออกไปต้องได้รับการประเมินความเสี่ยงและจัดทำเป็นเอกสารอย่างเป็นทางการ ไม่ใช่แค่มองข้ามไป

รายการตรวจสอบที่เป็นประโยชน์สำหรับการทบทวนกำหนดการทดสอบวาล์วนิรภัยของคุณ

หากคุณกำลังตรวจสอบหรือจัดทำโปรแกรมการทดสอบวาล์วนิรภัย ให้ดำเนินการตามรายการตรวจสอบนี้เพื่อให้แน่ใจว่าช่วงเวลาและแนวทางปฏิบัติของคุณสามารถป้องกันได้และมีประสิทธิภาพ

1. ระบุวาล์วนิรภัยทั้งหมดในสถานที่ของคุณและตรวจสอบว่าแต่ละวาล์วรวมอยู่ในระบบการจัดการการบำรุงรักษาของคุณ
2. ยืนยันว่ามาตรฐานหรือรหัสควบคุมใดที่ใช้กับแต่ละวาล์ว โดยพิจารณาจากบริการ ตำแหน่ง และการจำแนกประเภทการออกแบบ
3. ตรวจสอบสภาวะของกระบวนการ (ตัวกลาง ความดัน อุณหภูมิ) สำหรับแต่ละวาล์ว และประเมินว่าช่วงเวลาปัจจุบันเหมาะสมกับความรุนแรงของการบริการนั้นหรือไม่
4. ตรวจสอบบันทึกการทดสอบที่ผ่านมาสำหรับแต่ละวาล์ว — วาล์วใดๆ ที่มีประวัติการดริฟท์ ความล้มเหลว หรือการปรับเปลี่ยน จะต้องมีช่วงเวลาที่สั้นลงนับจากนี้เป็นต้นไป
5. ตรวจสอบว่าบุคลากรที่ทำการทดสอบมีคุณสมบัติที่เหมาะสมและอุปกรณ์ทดสอบอยู่ภายในหน้าต่างการสอบเทียบ
6. ยืนยันว่าบันทึกการทดสอบเสร็จสมบูรณ์ จัดเก็บอย่างปลอดภัย และเข้าถึงได้สำหรับการตรวจสอบตามกฎระเบียบ
7. ระบุวาล์วใดๆ ที่เลยวันครบกำหนดการทดสอบไปแล้ว และจัดทำแผนปฏิบัติการแก้ไขพร้อมเอกสารการประเมินความเสี่ยงสำหรับการเลื่อนเวลาออกไป
8. หากสถานที่ของคุณทำงานภายใต้โปรแกรม RBI ให้ตรวจสอบว่าช่วงวาล์วนิรภัยได้รวมเข้ากับการประเมิน RBI แล้ว และช่วงดังกล่าวได้รับการตรวจสอบทุกครั้งที่สภาวะกระบวนการหรือสภาพอุปกรณ์เปลี่ยนแปลงอย่างมีนัยสำคัญ
9. ว่าจ้างบริษัทประกันภัยและ/หรือหน่วยงานตรวจสอบที่ได้รับอนุญาตของคุณเพื่อยืนยันว่าโปรแกรมการทดสอบของคุณตรงตามข้อกำหนด ไม่ใช่เพียงเกณฑ์ขั้นต่ำตามกฎระเบียบ
