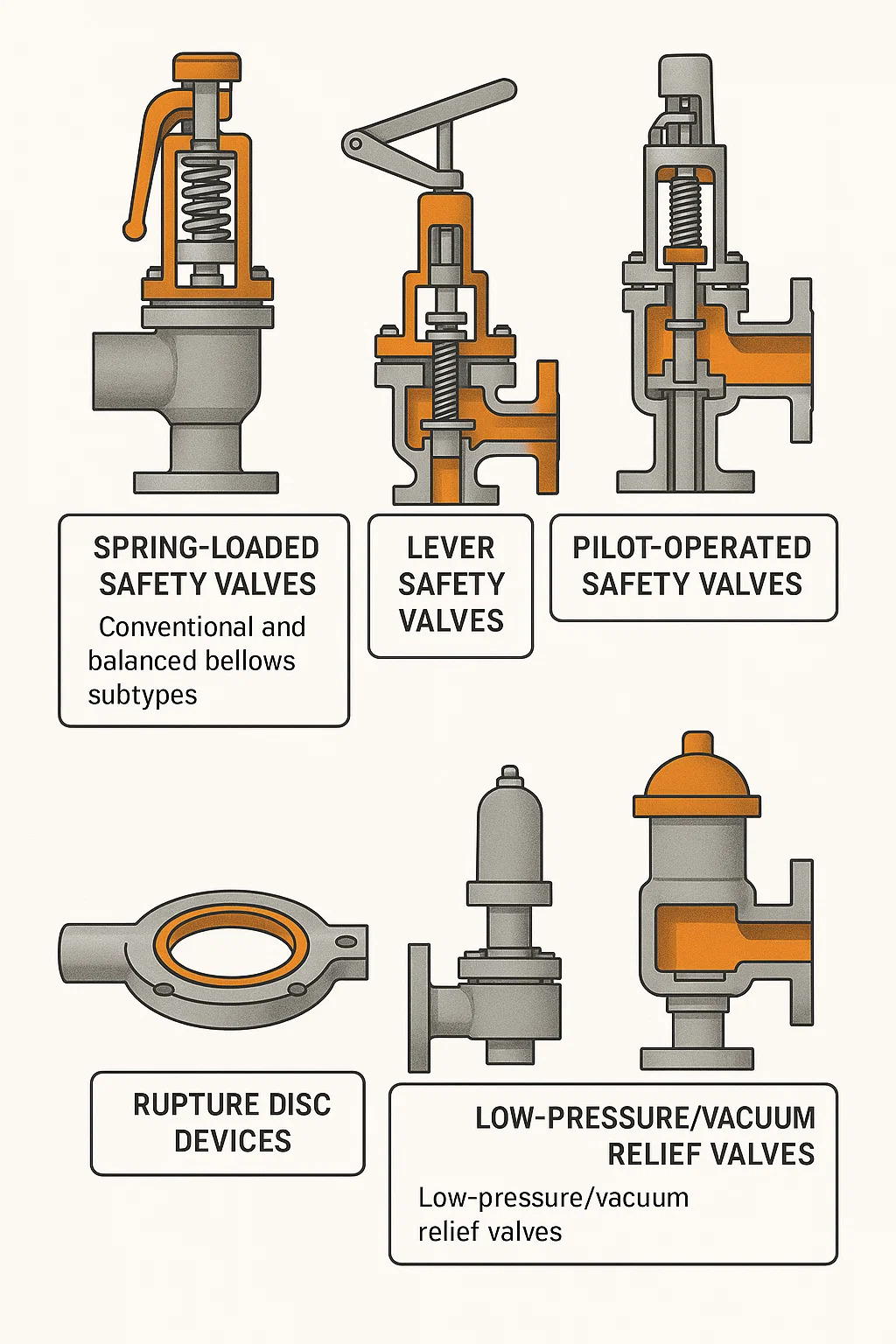

เซฟตี้วาล์วประเภทต่าง ๆ มีอะไรบ้าง?

วาล์วนิรภัย เป็นอุปกรณ์สำคัญในการปกป้องอุปกรณ์รับแรงดัน โดยจะเปิดโดยอัตโนมัติเมื่อความดันเกินขีดจำกัดที่ตั้งไว้ โดยจะปล่อยตัวกลาง (เช่น ก๊าซหรือของเหลว) ออกมา เพื่อป้องกันอุปกรณ์เสียหายหรืออันตราย ประเภทหลักขึ้นอยู่กับวิธีการใช้งานและลักษณะโครงสร้าง:

1. วาล์วนิรภัยแบบสปริงโหลด

นี่เป็นประเภททั่วไปและเป็นพื้นฐานที่สุด โดยใช้แรงของสปริงเพื่อต้านแรงดันภายในของระบบ
หลักการทำงาน: ภายใต้แรงดันใช้งานปกติ สปริงจะกดแผ่นวาล์วให้แน่นกับบ่าวาล์ว เพื่อรักษาซีล เมื่อความดันของระบบเพิ่มขึ้นเหนือแรงที่ตั้งไว้ของสปริง แผ่นวาล์วจะถูกยกขึ้น และตัวกลางจะเริ่มระบายออก
ลักษณะเด่น: โครงสร้างค่อนข้างเรียบง่ายและมีความน่าเชื่อถือสูง
ประเภทย่อย:
แบบทั่วไป: แรงดันต้านการคายประจุส่งผลโดยตรงต่อแรงดันเปิดที่ตั้งไว้
เครื่องสูบลมที่สมดุล: ใช้เครื่องสูบลมเพื่อตอบโต้ผลกระทบของแรงดันต้านต่อแรงดันเปิดวาล์ว ทำให้มั่นใจได้ว่าจะเปิดได้อย่างแม่นยำแม้ภายใต้แรงดันต้านที่แตกต่างกัน

2. ก้านวาล์วนิรภัย

วาล์วนิรภัยชนิดนี้ใช้คันโยกและตุ้มน้ำหนักร่วมกันเพื่อสร้างแรงปิด
หลักการทำงาน: คันโยกเชื่อมต่อกับแผ่นดิสก์วาล์ว และถ่วงที่เคลื่อนย้ายได้จะถูกแขวนไว้จากปลายอีกด้านของคันโยก ด้วยการปรับตำแหน่งของน้ำหนักถ่วงบนคันโยก ทำให้สามารถตั้งค่าความดันเปิดของวาล์วได้อย่างแม่นยำ
ลักษณะเด่น: โครงสร้างค่อนข้างเทอะทะ มักใช้ในอุปกรณ์ขนาดใหญ่ เช่น หม้อต้มไอน้ำ ช่วยให้ยกวาล์วแบบแมนนวลเพื่อการระบายน้ำตามปกติ (เรียกว่า "การระบายแบบแมนนวล" หรือ "การระบายแบบแมนนวล") มีการใช้กันอย่างแพร่หลายน้อยกว่าในอุตสาหกรรมสมัยใหม่มากกว่าประเภทสปริงโหลด

3. วาล์วนิรภัยที่ควบคุมโดยนักบิน

ประเภทนี้ใช้แรงดันของระบบในการควบคุมการเปิดและปิดวาล์วซึ่งประกอบด้วยวาล์วหลักและอุปกรณ์ควบคุมขนาดเล็ก (วาล์วไพล็อต)
หลักการทำงาน: วาล์วนำร่องจะตรวจจับความดันของระบบก่อน เมื่อความดันถึงค่าที่ตั้งไว้ วาล์วนำร่องจะเปิดขึ้น โดยปล่อยแรงดันที่ด้านบนของวาล์วหลัก ทำให้แรงดันของระบบดันวาล์วหลักเปิดออกและทำการระบายออกในปริมาณมาก
คุณสมบัติ:
การเปิดที่แม่นยำยิ่งขึ้น: แรงดันอาจใกล้กับจุดที่ตั้งไว้มากก่อนเปิด
ปริมาณการระบายออกมาก: วาล์วหลักสามารถทำให้มีขนาดใหญ่มากได้
เหมาะสำหรับระบบแรงดันสูง: เมื่อเปรียบเทียบกับสปริงวาล์ว สามารถออกแบบให้มีขนาดกะทัดรัดมากขึ้นในขณะที่รองรับอัตราการไหลที่สูง

4. อุปกรณ์แผ่นดิสก์ร้าว

พูดอย่างเคร่งครัด นี่ไม่ใช่วาล์วแบบดั้งเดิม แต่เป็นอุปกรณ์ระบายแรงดันแบบใช้ครั้งเดียว
หลักการทำงาน: ประกอบด้วยเมมเบรนโลหะบางที่ผ่านการสอบเทียบล่วงหน้า (หรือวัสดุที่ไม่ใช่โลหะ) ที่ติดตั้งอยู่บนภาชนะ เมื่อความดันของภาชนะถึงค่าที่กำหนด เมมเบรนจะแตกออกทันที และปล่อยแรงดันออกอย่างรวดเร็ว
คุณสมบัติ:
ความเร็วในการตอบสนองที่รวดเร็วมาก
แบบใช้ครั้งเดียว: ต้องเปลี่ยนใหม่หลังจากการแตกร้าว
สามารถใช้ร่วมกับวาล์วนิรภัยได้: แผ่นร้าวจะอยู่ที่ด้านทางเข้าของวาล์วนิรภัยเพื่อป้องกันวาล์วนิรภัยจากการกัดกร่อนหรือป้องกันการรั่วไหลเล็กน้อย

5. วาล์วระบายแรงดันต่ำ/สุญญากาศ

วาล์วนิรภัยเหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อปกป้องภาชนะขนาดใหญ่ เช่น ถังเก็บ จากการเสียรูปหรือความเสียหายเนื่องจากแรงดันมากเกินไปหรือ **สุญญากาศ (แรงดันภายในต่ำมาก)**
หลักการทำงาน:
การระบายแรงดัน: เมื่อแรงดันภายในเกินค่าที่ตั้งไว้ วาล์วจะเปิดเพื่อปล่อยก๊าซภายใน
การระบายสุญญากาศ: เมื่อความดันภายในลดลงต่ำกว่าความดันบรรยากาศ (สร้างสุญญากาศ) วาล์วจะเปิดขึ้นเพื่อดึงอากาศภายนอกเข้ามา เพื่อปรับสมดุลแรงดันภายในและภายนอก
คุณสมบัติ: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
