คุณจะทดสอบวาล์วนิรภัยได้อย่างไร?

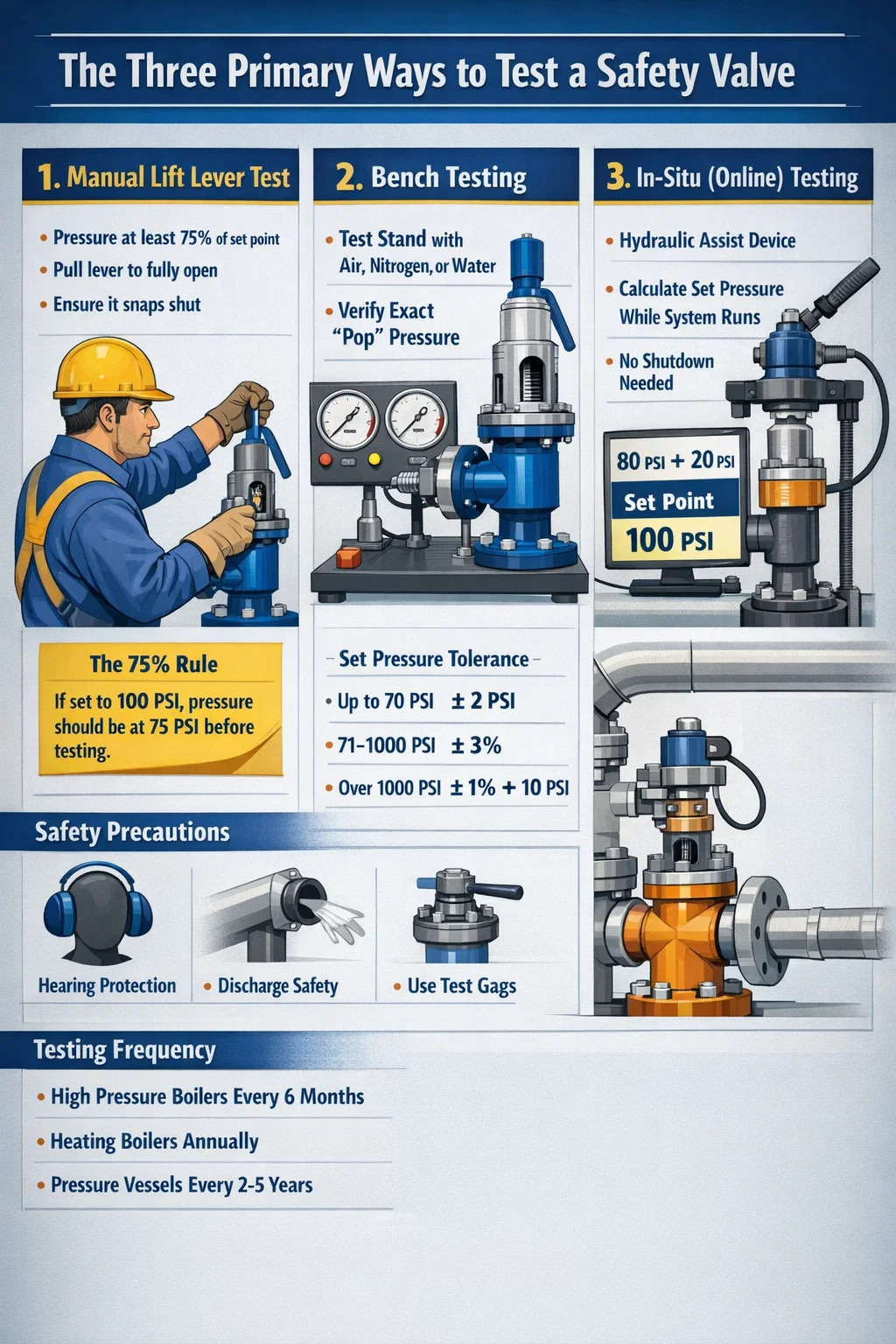

คำตอบด่วน: สามวิธีหลักในการทดสอบ วาล์วนิรภัย

เพื่อให้แน่ใจว่าก วาล์วนิรภัย ทำงานได้อย่างถูกต้อง จะต้องทดสอบโดยใช้วิธีใดวิธีหนึ่งจากสามวิธีหลัก: การทดสอบการยกด้วยตนเอง โดยใช้คันโยกทางกายภาพ การทดสอบแบบตั้งโต๊ะ บนแท่นทดสอบเฉพาะหรือ การทดสอบในแหล่งกำเนิด (หรือที่เรียกว่าการทดสอบออนไลน์) โดยใช้เครื่องมือช่วยไฮดรอลิกที่มีความแม่นยำสูง

การทดสอบไม่ได้เป็นเพียงการตรวจสอบการปฏิบัติงานเท่านั้น มันเป็นข้อกำหนดด้านกฎระเบียบ ตัวอย่างเช่น ASME มาตรา VI และ VII จัดให้มีช่วงเวลาที่เฉพาะเจาะจงสำหรับการทดสอบเหล่านี้เพื่อป้องกันไม่ให้ส่วนประกอบวาล์วจับตัวเนื่องจากการกัดกร่อนหรือการสะสมของแร่ธาตุ การละเลยขั้นตอนเหล่านี้อาจนำไปสู่ความล้มเหลวร้ายแรงในระหว่างเหตุการณ์แรงดันเกิน

วิธีที่ 1: การทดสอบคันโยกยกด้วยตนเอง

นี่เป็นรูปแบบพื้นฐานที่สุดในการตรวจสอบก วาล์วนิรภัย กำลังทำงานอยู่ วาล์วอุตสาหกรรมส่วนใหญ่มาพร้อมกับมือจับแบบแมนนวลหรือ "ลองคันโยก" ที่ออกแบบมาเพื่อจุดประสงค์นี้โดยเฉพาะ

กฎ 75% สำหรับการทดสอบด้วยตนเอง

คุณต้องไม่ดึงคันโยกบนระบบที่เย็นหรือไม่มีแรงดัน ผู้ผลิตส่วนใหญ่ระบุว่าความดันของระบบต้องมีอย่างน้อย 75% ของความดันที่ตั้งไว้ ก่อนที่จะดึงคันโยก เช่น ถ้าของคุณ วาล์วนิรภัย ตั้งไว้ที่ 100 PSI ระบบควรอยู่ที่ 75 PSI ก่อนการทดสอบ แรงดันนี้ให้แรงยกที่จำเป็นเพื่อป้องกันไม่ให้จานวาล์วกระแทกกลับลงมาและสร้างความเสียหายให้กับพื้นผิวเบาะที่บอบบาง

• ดึงคันโยกไปยังตำแหน่งเปิดจนสุด
• กดค้างไว้สักครู่เพื่อชะล้างสิ่งสกปรกออก
• ปล่อยมันและตรวจสอบให้แน่ใจว่าปิดทันทีโดยไม่รั่วไหล

วิธีที่ 2: การทดสอบแบบตั้งโต๊ะ (มาตรฐานทองคำ)

การทดสอบแบบตั้งโต๊ะเป็นวิธีที่แม่นยำที่สุดในการตรวจสอบแรงดัน "ป๊อป" และแรงดันรีเซ็ตที่ a วาล์วนิรภัย . ซึ่งจำเป็นต้องถอดวาล์วออกจากไปป์ไลน์และนำไปส่งที่ศูนย์บริการที่ได้รับการรับรอง

การตั้งค่าการทดสอบแบบตั้งโต๊ะ

วาล์วติดตั้งอยู่บนแท่นทดสอบที่ใช้อากาศ ไนโตรเจน หรือน้ำเพื่อจำลองแรงดันของระบบ ช่างจะค่อยๆเพิ่มแรงกดดันจนกระทั่ง วาล์วนิรภัย เปิด

วิธีที่ 3: การทดสอบในแหล่งกำเนิดหรือออนไลน์

สำหรับโรงงานขนาดใหญ่ที่การปิดหม้อไอน้ำมีราคาแพงเกินไป การทดสอบในแหล่งกำเนิด คือทางออก วิธีนี้ใช้อุปกรณ์ไฮดรอลิกพิเศษในการดึงก้านวาล์วขึ้นในขณะที่ระบบยังทำงานอยู่

การคำนวณแบบ In-Situ ทำงานอย่างไร

คอมพิวเตอร์จะคำนวณ วาล์วนิรภัย จุดที่กำหนดโดยการรวมแรงดันของระบบที่มีอยู่กับแรงที่ใช้โดยเครื่องมือไฮดรอลิก ตัวอย่างเช่น หากระบบอยู่ที่ 80 PSI และเครื่องมือไฮดรอลิกใช้แรง 20 PSI เพื่อทำให้มันแตก แรงดันที่ตั้งไว้จะได้รับการยืนยันที่ 100 PSI ซึ่งช่วยให้สามารถตรวจสอบได้โดยไม่ต้องถึงแรงดันหม้อต้มเต็มที่ตั้งไว้ ซึ่งช่วยลดความเสี่ยง

ข้อควรระวังด้านความปลอดภัยที่สำคัญระหว่างการทดสอบ

เพราะก วาล์วนิรภัย การปล่อยก๊าซมีความรุนแรงและดัง ต้องปฏิบัติตามระเบียบปฏิบัติด้านความปลอดภัยเฉพาะเพื่อปกป้องบุคลากร:

• ป้องกันการได้ยิน: วาล์วเปิดเสียงดังเกิน 120 เดซิเบล
• การวางแนวการปลดปล่อย: ตรวจสอบให้แน่ใจว่าท่อระบายหันออกจากทางเดิน
• สำลัก: หากคุณกำลังทดสอบวาล์วหลายตัวในส่วนหัวเดียว ระบบจะใช้ "test gags" เพื่อปิดวาล์วอื่นๆ คำเตือนที่สำคัญ: อย่าขันจุกปิดแน่นเกินไป ไม่เช่นนั้นก้านวาล์วจะงอ

เมื่อใดที่คุณควรทดสอบวาล์วนิรภัยของคุณ?

ความถี่ของการทดสอบขึ้นอยู่กับความเข้มงวดของบริการ วาล์วในระบบอากาศบริสุทธิ์ต้องการการดูแลบ่อยครั้งน้อยกว่าวาล์วในระบบสารเคมีที่มีฤทธิ์กัดกร่อน

• หม้อต้มไอน้ำแรงดันสูง: มักต้องมีการทดสอบด้วยมือทุกครั้ง 6 เดือน และการทดสอบแรงดันเต็มรูปแบบทุกปี
• หม้อต้มน้ำร้อน: โดยปกติจะต้องมีการตรวจสอบด้วยตนเองปีละครั้งก่อนที่ฤดูร้อนจะเริ่มขึ้น
• ภาชนะรับความดัน: ช่วงเวลาในการตรวจสอบมักมีตั้งแต่ 2 ถึง 5 ปี ขึ้นอยู่กับกฎหมายเขตอำนาจศาลท้องถิ่น
